RTK Device & System개요

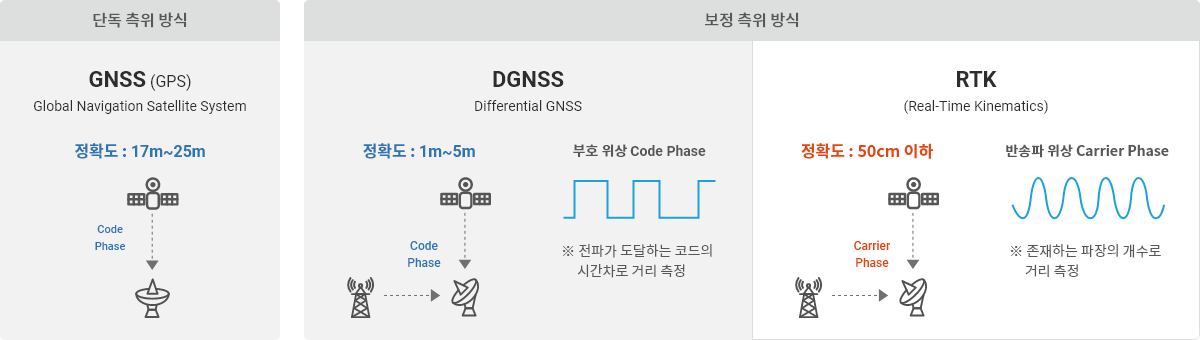

GPS 데이터와 기준국에서 제공하는 보정 정보를 실시간으로 계산하여 3cm ~ 50cm의 높은 위치 정확도 산출이 가능한 IoT Solution
- 기존 GPS 대비 약 10배 이상 높은 정확도, LTE 기지국을 활용하여 음영지역이 없음
- 저렴한 상용이동통신망 ( LTE-Cat#1 )활용하며 기준국의 시스템 부하를 최소화하는 솔루션 보유
- 외산 장비 대비 최대 1/10 가격으로 경제적인 GPS Device 제공
- 적용할 서비스에 따라 Server-RTK 솔루션 혹은 Device-RTK솔루션을 선택 적용 가능

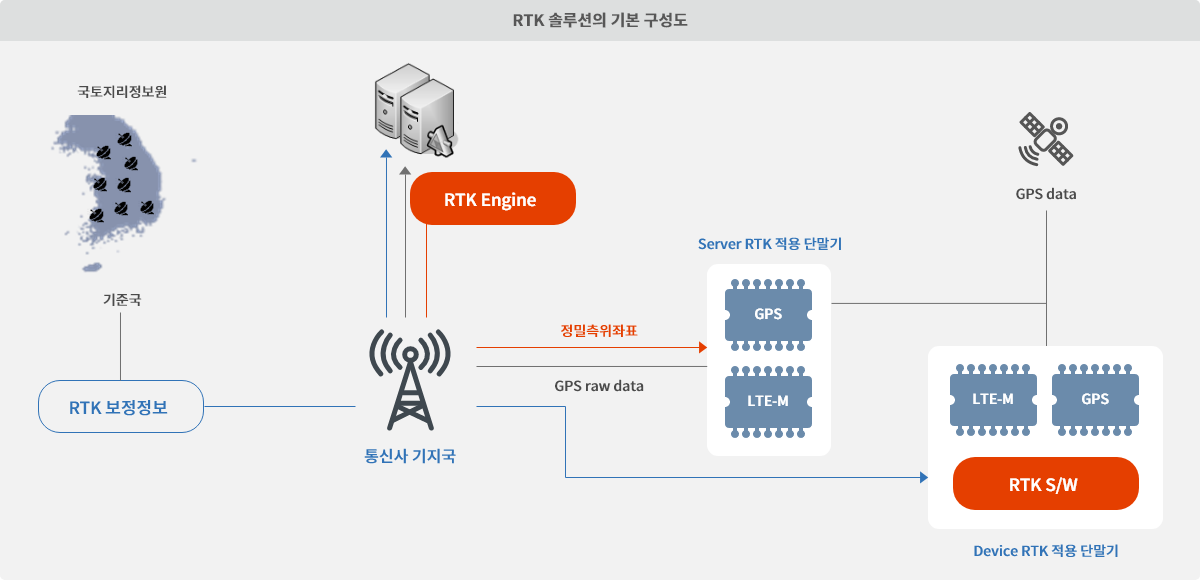

제품개요 및 시스템 구성도
GPS 데이터와 기준국에서 제공하는 보정 정보를 실시간으로 계산하여 3cm ~ 50cm의 높은 위치 정확도 산출이 가능한 IoT Solution
-
용도
실외 정밀 측위
-
오차
50cm 이하 (TTA인증)
-
크기
7cm x 7cm x 3cm
-
구성
내장 MCU, Ant 및 GPS칩, LTE-M 통신, LED 및 Speaker, USB 충전 Port
-
Server RTK 방식
서버에서 기준국 보정 값과 단말기의 GPS raw data를 수신 받아, RTK Engine으로 데이터를 가공하여 단말기에 정밀 좌표를 송신
→ 소모전력을 절약할 수 있다. -
Device RTK 방식
단말기에서 기준국 보정 값과 위성의 GPS raw data를 직접 수신 받아, 단말기에 설치된 RTK S/W로 데이터를 가공하여 정밀 좌표를 산출
→ 서버 RTK방식 보다 처리 시간이 빠르다.

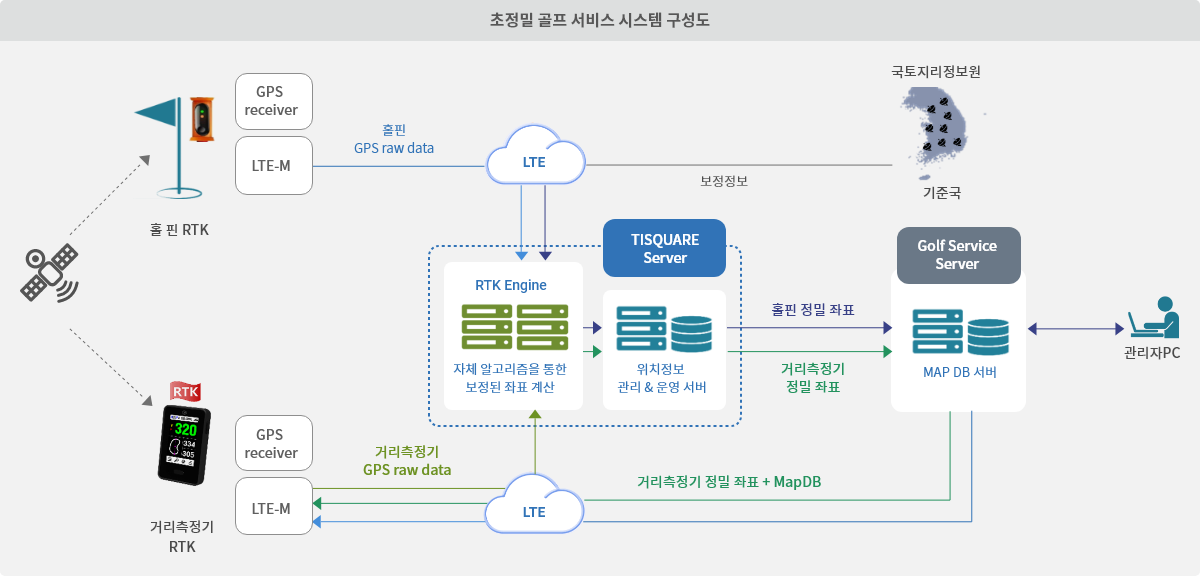

적용가능 서비스 : 초정밀 골프 거리측정기 서비스
cm단위의 정확한 거리/높이 데이터의 실시간 제공을 통해, 기존 골프 거리측정기의 정밀한 위치 파악의 한계를 극복
- 홀 컵까지의 정확한 거리 측정 및 그린 내 퍼팅 거리까지 분석 가능
- 실시간 정밀 위치를 실시간으로 안내하여, 골프 플레이어의 이용 편의성 증대 및 기량 향상을 도모
- 노캐디 시스템 및 캐디 선택 정책의 국내 도입 증가에 따른 스마트한 골프 서비스 제공 가능

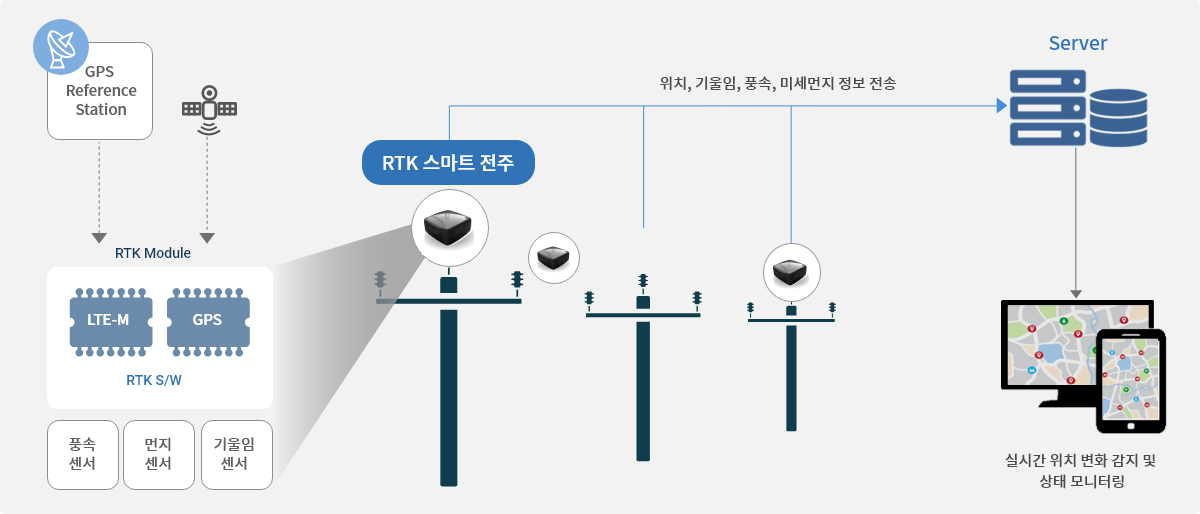

적용가능 서비스 : 스마트 전주 서비스
cm단위의 전주의 정확한 위치 확인 뿐만 아니라 실시간 기후 환경 모니터링 가능
- 기울임 센서와 RTK 정밀측위를 통하여 위치 변화 감지 시, 실시간으로 경고 알림
- 기후 정보 실시간 확인 (온도/습도/풍량/미세먼지)
- 10cm 이하의 오차의 정확도로 지도상의 정확한 위치 파악 가능
-
RTK Module
- GPS data 수신 및 보정정보 수신
- RTK Engine 구동
- 정밀 위치 정보, 기울임 정보
- Server로 송신
- 기후 정보 Server로 송신
- 전주로부터 전력 공급
- 방수/방진/내구성 기준 이상
-
Server
- 실시간 기울임 변화 감지
- 주기적 정밀 위치 정보 수신
- 전주 정밀 위치 DB 구축
- 변화 감지 시 자동 보고 알림
- 데이터 수신 주기 설정
- 운용관리 (등록, 관제, 보정 등)
